MEXLE2020 Modul : MCB_1x1_Basis_Board
| Modultyp | MCB - MEXLE Basis Circuits) |
|---|---|
| Versionierung | 1.0 |
| Ersteller | Tim Fischer |
| letzte Änderung | 2020-08-28 |
| Kurzbeschreibung | Basis Element für ein Board |
Hardwareübersicht
Das Basis-Board dient als Grundlage, um Platinen zu entwickeln, welche auf den Modulträger (z.B. dem MCB 8x4 Modulträger) aufgesteckt werden können. Die 1×1 Platine kann als Grundlage für weitere Projekte dienen. Dazu ist sie mit verschiedenen Schnittstellen ausgestattet, die im Folgenden nur kurz beschrieben werden.
Human-Machine-Interface
Auf der Basisplatine ist im Ausgangszustand kein Human-Machine-Interface (LED, Taster, etc.) vorgesehen. Für neuentwickelte Platinen basierend auf dem Basis-Hookup können diese bei Bedarf hinzugefügt werden.
Inter-Platinen Interfaces

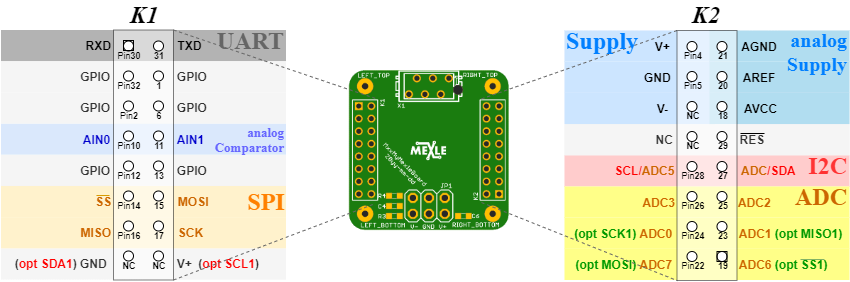

Für die Verknüpfung zwischen mehreren Platinen gibt es verschiedene Schnittstellen (siehe Abbildung 1). Die Schnittstellen des Hookups ähneln der der MMC1x1 328PB Platine.
Die Buchsen links (K1) und rechts (K2) ermöglichen einen Zugriff auf (fast) alle Pins eines noch nicht bestückten Controllers. Die untersten Pins der Buchse K1 können optional über die Jumper SJ2 und SJ3 auf der Rückseite der Platine entweder auf V+ und GND oder auf Pin 3 und 6 gelegt werden. Ersteres ist für die Kompatibilität der verschiedenen Controllerplatinen notwendig. Letzteres bietet die Möglichkeit die letzten beiden Pins - und damit die I2C-Schnittstelle - anzusprechen. Im Bild ist die Anordnung der Pins auf die Buchsen zu sehen; diese sind für alle Controllerplatinen gleich. Die beiden Buchsen ermöglichen Hook-up-Platinen, welche auf den Controllerplatinen aufbauen. Eine Spannungsversorgung der Controllerplatine ist auch über die Hook-ups möglich.
Soll auf Basis dieses Boards ein weiteres Modul erstellt werden, so sollen die vorhandenen Anschlüsse genutzt werden.
Belegung Buchse K1 (links)
| Functions | Pin | Pin | Functions |
|---|---|---|---|
| PTC X0 Y8, OC3A, RXD0 | Pin30 | 31 | PTC X1 Y9, OC4A, TXD0 |
| PTC X2 Y10, INT0, OC3B / OC4B | Pin32 | 1 | PTC X2 Y11, INT1, OC2B |
| PTC X4 Y12, T0, XCK0 | Pin2 | 9 | PTC X5 Y13, OC0B,T1 |
| PTC X6 Y14, AIN0, OC0A | Pin10 | 11 | PTC X7 Y15, AIN1 |
| PTC X10 Y18, CLKO, ICP1 | Pin12 | 13 | PTC X11 Y19, OC1A |
| PTC X12 Y20, OC1B, SS0 | Pin14 | 15 | PTC X13 Y21, OC2A, TXD1, MOSI0 |
| PTC X14 Y22, RXD1, MISO0 | Pin16 | 17 | PTC X15 Y23, XCK1, SCK0 |
| PTC X8 Y16, ACO, ICP4, SDA1 |
Belegung Buchse K2 (rechts)
| Functions | Pin | Pin | Functions |
|---|---|---|---|
| VCC | Pin4 | 21 | AGND |
| GND | Pin5 | 20 | AREF |
| - | NC | 18 | AVCC |
| - | NC | 29 | RESET |
| PTC Y5, ADC5, SCL0 | Pin28 | 27 | PTC Y4, ADC4, SCL1 |
| PTC Y3, ADC3 | Pin26 | 25 | PTC Y2, ADC2 |
| PTC Y1, ADC1, SCK1 | Pin24 | 23 | PTC Y0, ADC0, MISO1 |
| PTC Y7, T3, MOSI1 | Pin22 | 19 | PTC Y6, ADC6, ICP3, SS1 |
Eagle-Dateien
Die aktuellen Eagledateien und Vorversionen sind hier in Redmine zu finden.
Als Ausgangspunkt können folgende Dateien genutzt werden:
Eine reduzierte Variante (u.a. ohne I2C-SChnittstelle) ist folgend zu finden:
