0 Hilfsmittel

Beachten Sie für die Arbeit im D041 und E201/E202 die entsprechende Laborordnung.
Beginnen Sie frühzeitig mit der Dokumentation. Dazu habe ich die Randbedingungen für die Dokumentation zusammengestellt.
Falls Sie Unklarheiten zu den Laboreinrichtungen haben, so finden Sie hier die Anleitungen der Laborgeräte.
Tipps zu SVN und Redmine

KiCad ist eine eine kostenlose, plattformübergreifende Open-Source-Software zur Erstellung von Schaltplänen und Leiterplatten-Layouts. Es ist eine umfassende Suite von Tools, die von Hobbyisten und professionellen Entwicklern gleichermaßen verwendet wird.

KiCad kann von der offiziellen Website heruntergeladen werden: https://www.kicad.org/download/. Dort finden Sie Installationsanweisungen für Windows, Mac und Linux. Im Kurs wird KiCAD 7 verwendet.

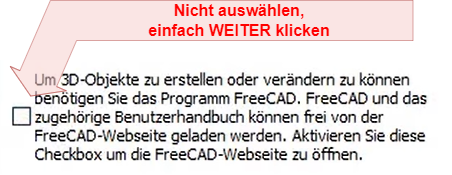

Bitte installieren Sie KiCAD mit den voreingestellten Paketen (alle Bibliotheken, Demo Projekte). Nach der Installation wird gefragt, ob das Programm FreeCAD installiert werden soll. Dieses wird nicht zunächst benötigt.


Nach der Installation können Sie KiCad starten. Die Benutzeroberfläche von KiCad besteht aus mehreren Tools, die im Projektmanager rechts angeordnet sind.

Eine gute Einführung dazu finden Sie in folgendem Video:

Daneben gibt es eine ausführliches Tuturial, sowie eine Beschreibung der einzelnen Werkzeuge auf der KiCAD Webseite.

Es empfielt sich einige Einstellungen im Menu Einstellungen » Einstellungen … vorzunehmen

Allgemein: Hier sollte der Pfad zu einem Texteditor hinterlegt werden, z.B. C:\Windows\System32\notepad.exe
Generell empfehle ich das Herunterladen und die Verwendung des kostenlosen Programms Notepad++, welches für die Verabeitung von Codedaiten optimiert ist: C:\Program Files\Notepad++\notepad++.exe
Maus und Touchpad: Hier können die Scroll-Gesten je nach der Verwendung von Maus oder Touchpad ausgewählt werden.
Symboleditor, Schaltplaneditor, Footprinteditor, Leiterplatteneditor
1. Hier bietet es sich an unter Rasteroptionen » Rasterdarstellung kleine Kreuze zu wählen.
2. Ebenso ist unter Cursor Anzeige » Cursorform Fensterfüllendes Fadenkreuz sinnvoll
