Elektronik-Projekte des Wintersemesters 2024/25

Allgemeiner Verlauf

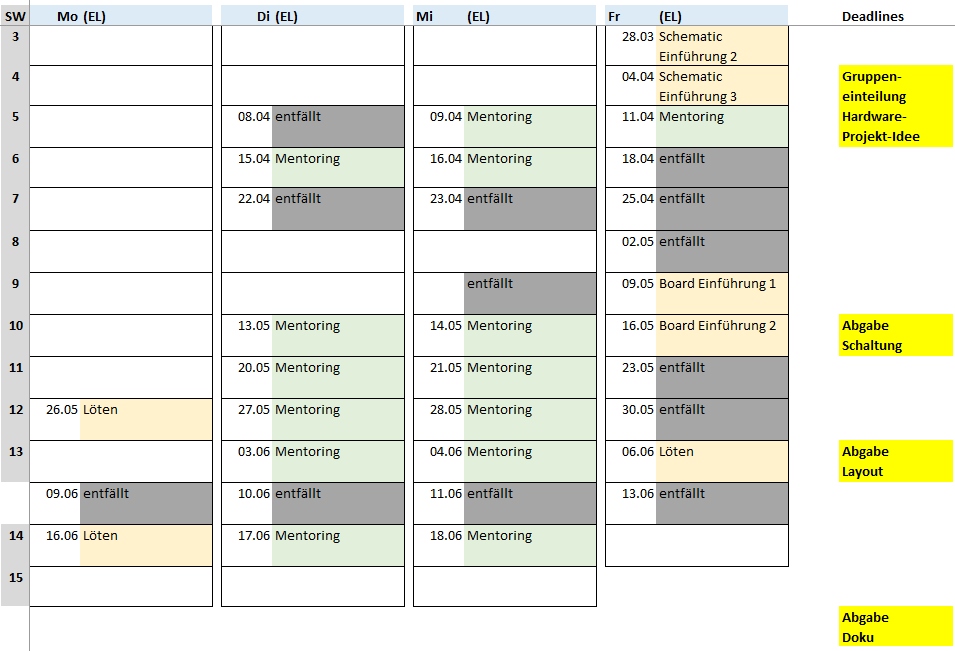

elektronik_labor:elektroniklaborallgemeinesemesterplanung.svg

elektronik_labor:elektroniklaborallgemeinesemesterplanung2024ff.svg

Semesterablauf


Abgabetermine

  • 11.10.2024 - spätester Termin für das Fixieren der Hardware-Projekt-Idee. Diese sollte vorher bereits mit mir geklärt worden sein. Es zählt der Zeitstempel der Mail.
  • 01.11.2024 - spätester Termin für die Abgabe der finalen Schaltungsentwicklung (*.sch und *brd) über GITlab. Es zählt der Zeitstempel des Servers.
  • 29.11.2024 - spätester Termin für die Abgabe des finalen Boardentwicklung (*.sch und *.brd) über GITlab. Es zählt der Zeitstempel des Servers.
  • 17.01.2025 - finale Abgabe für alle Iterationen und die Dokumentation

Vorgaben - Elektronik Labor

Ziel ist, dass Sie im Elektronik-Labor die Entwicklung von Elektronik lernen. Dazu werden Sie in diesem Semester in Gruppenarbeit OP-Grundschaltungen und Filterschaltungen (siehe Projekte) entwickeln. Die praktische Arbeit umfasst folgende Punkte:

  1. Konzeption und Auslegung von Schaltungen
    1. Sofern keine genaue Anwendung gegeben ist, kann eine solche gesucht und zur weiteren Auslegung verwendet werden (nach Rücksprache sind auch die gegebenen Parameter veränderbar).
    2. Simulation in Falstad oder Tina TI
    3. Analyse der notwendigen Datenblätter
      1. Größen und Position von weiteren Komponenten
    4. Komponentenauslegung
      1. alle Passivkomponenten als SMD (vorzugsweise Größe 0603)
      2. auch ICs in SMD (mit „Beinchen“, z.B. …QFP, …SOP aber keine Grid Arrays, d.h. …GA)
      3. Widerstands-Reihe: E24, Kondensator-Reihe: E12
      4. Aufbau diskret (also mit einzelnen Operationsverstärkern).
      5. Darstellung von kaufbaren IC's, welche die Funktion erfüllen erwünscht.
      6. Neben den Operationsverstärkern können Transistoren oder Kondensatoren zu verwenden und auszulegen sein.
      7. Für digital veränderbare Widerstände sind switched-Capacitor Widerstände oder Digitalpotis ansteuerbar über I2C-PWM-IC zu wählen.
  2. Entwicklung einer Schaltung und eines Layouts in kiCAD
    mit den Randbedingungen
    1. Basis ist Mexle 2020-System.
    2. Hookups auf Basis des Basis-Hookups, separaten Platinen auf Basis der MMC 1x1 328PB Platine.
    3. Spannungsniveau auf VCC ist $3,3 ~\rm V$. Wird eine andere Spannung benötigt, muss ein Spannungswandler (z.B. Ladungspumpe, LDO) oder (für mehr Leistung) eine weitere Schaubklemme vorgesehen werden!
    4. Belegung und Position von K1, K2 und JP sind vorgegeben.
    5. bitte helfen Sie einander, sodass der Aufwand gleichmäßig verteilt wird.
    6. Randbedingung für Zweiergruppen ist, ein Hookup zu entwickeln
  3. Dokumentation der Ergebnisse.
    Je nach Thema können folgende Punkte sinnvoll sein:
    1. Erklärung von Auslegung und Layoutvorgaben
    2. Begründung der Bauteilauswahl
    3. Darstellung von Anwendungsgebieten und ggf. typische Spannungsverläufe
    4. Bodediagramm
    5. Gruppendelay
    6. Sprungantwort
    7. Darstellung des Ausgangssignals, je für PWM mit 50Hz, 100Hz, 500Hz, 1kHz, 7kHz, 10kHz, 40kHz, 50kHz

Hinweise zu Tina

  • Eine Einführung zu Tina ist hier im Wiki zu finden
  • Die Diagramme zu Amplitudengang, Frequenzgang und Gruppendelay können über Analysis » AC Analysis » AC Transfer Characteristic erstellt werden.
  • Achten Sie darauf, dass es sich um in der Frequenz logarithmische Diagramme handelt.
  • Wählen Sie die Achsenbeschriftung geeignet (z.B. Schritte in $20 ~\rm dB$, $90°$ und Dekaden).
  • Sofern es in bei der Aufgabenstellung Angaben zur Werten im Bode-Diagramm gab, sollten diese eingezeichnet werden.
